310S 스테인레스 스틸 이음매 없는 파이프가 고온 응용 분야에 적합한 이유는 무엇입니까?

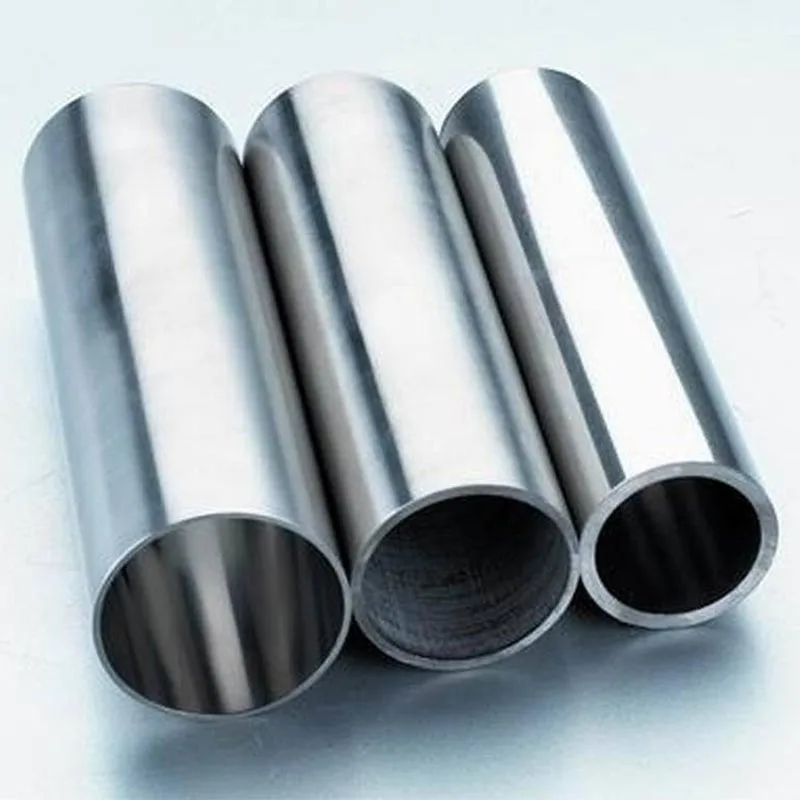

310S 스테인레스 스틸 이음매없는 파이프높은 온도, 내산화성, 원활한 구조 및 재료 안정성이 중요한 산업 시스템을 위해 설계되었습니다. 310S 등급은 높은 크롬 및 니켈 함량과 저탄소 구성을 결합하여 선택된 용광로, 열처리, 석유화학, 연소 및 열처리 부품에 적합합니다. 올바른 선택의 핵심은 온도만이 아닙니다. 사용 환경, 기계적 부하, 열 순환, 제조 방법, 치수 및 적용 가능한 사양을 모두 함께 고려해야 합니다.

1. 이 등급과 파이프 구조는 무엇입니까?

310S는 내열성이 중요한 재료 요구 사항인 환경을 위해 개발된 저탄소 오스테나이트계 스테인리스강입니다. 일반적으로 사용되는 명칭에서 등급은 UNS S31008 및 EN 1.4845로 식별됩니다. 화학적 특성은 크롬과 니켈 수준이 높은 것이 특징이며 탄소 제한은 표준 310보다 낮은 수준으로 제어됩니다. 이 조합을 통해 이 등급은 내산화성, 고온 성능 및 제조 적합성 사이에서 유용한 균형을 제공합니다.

파이프 구조도 마찬가지로 중요합니다. 이음매 없는 파이프는 종방향 용접 조인트 없이 형성됩니다. 까다로운 공정 장비의 경우 엔지니어가 압력 또는 공정 경계를 따라 이어지는 세로 방향 용접 이음매가 있는 제품을 선택하지 않기 때문에 연속적인 관형 구조가 설계의 중요한 부분이 될 수 있습니다.

일반적으로 이 등급과 관련된 제품 범위에는 열처리 장비, 보일러, 열 회수 시스템, 석유화학 장비, 연소 시스템 및 기타 고온 조립품을 위한 산업용 관형 부품이 포함됩니다. 그러나 올바른 설계는 등급 이름 자체보다는 전체 작동 환경에 따라 달라집니다.

2. 재료 구성이 성능에 어떤 영향을 미치나요?

엔지니어들이 열 서비스용으로 310S를 선택하는 주된 이유는 합금 화학 때문입니다. 크롬과 니켈은 많은 범용 오스테나이트계 스테인리스강에서 발견되는 수준보다 훨씬 높은 수준으로 존재합니다. 이러한 합금 원소는 열, 산소 및 열 순환에 노출되었을 때 강철이 거동하는 방식에 영향을 미칩니다.

크롬은 내산화성을 지원합니다.

크롬은 강철 표면에 크롬이 풍부한 보호 산화물 층의 형성을 촉진합니다. 산화성 고온 환경에서 이러한 보호 작용은 등급의 스케일링 및 표면 저하에 대한 저항성의 핵심입니다. 이는 이 소재가 용광로 구성 요소, 연소 관련 부품 및 뜨거운 가스에 노출되는 기타 장비로 고려되는 이유 중 하나입니다.

니켈은 오스테나이트 구조를 지원합니다.

니켈은 오스테나이트 구조를 안정화하고 고온에서 등급의 성능에 기여합니다. 높은 니켈 함량은 또한 이 합금을 주로 일반 산업 내식성을 목적으로 하는 일반 스테인레스 등급과 구별하는 데 도움이 됩니다.

저탄소 변화 제조 행동

"S" 지정은 합금의 저탄소 버전을 나타내기 때문에 중요합니다. 최대 0.08%의 탄소 함량은 용접 및 열 노출 시 탄소 함량이 높은 변형 제품에 비해 크롬 탄화물 침전을 줄이는 데 도움이 됩니다. 이러한 특성은 부품이 용접, 제작되거나 반복적인 가열에 ​​노출될 때 유용할 수 있습니다.

• 높은 크롬 함량은 적합한 고온 분위기에서 산화 및 스케일링에 대한 저항성을 지원합니다.
• 높은 니켈 함량은 오스테나이트 구조와 고온 안정성에 기여합니다.
• 탄소 함량이 낮을수록 용접 및 열 가공 부품에 대한 등급의 적합성이 향상됩니다.
• 결과 합금은 304와 같은 광범위한 용도의 등급 배치보다 온도 저항이 더 중요한 경우에 특히 적합합니다.

이러한 장점을 모든 고온 환경에 대한 보편적인 저항으로 해석해서는 안 됩니다. 황 함유 가스, 침탄 조건, 환원 분위기, 용융 재료, 기계적 부하 및 열 구배는 재료 거동을 변화시킬 수 있습니다. 그러므로 좋은 엔지니어링은 실제 대기와 온도 프로필을 식별하는 것부터 시작됩니다.

3. 고온 서비스에서는 어떤 일이 발생하나요?

고온 장비는 단일한 일정한 조건에서 거의 작동하지 않습니다. 파이프는 점진적으로 가열되고, 목표 온도로 유지되고, 공정 가스에 노출되고, 냉각되고, 여러 번 재가열될 수 있습니다. 이 전체 사이클 동안의 재료 반응은 단일 온도 수치보다 더 중요합니다.

산화 및 스케일링

산화 분위기에서 높은 크롬 수준은 표면이 보호 산화물 층을 형성하는 데 도움이 됩니다. 이것이 이 등급이 용광로 및 열처리 부품에 사용되는 주요 이유 중 하나입니다. 온도가 상승함에 따라 산화가 더 중요해지기 때문에 재료 선택은 공칭 온도 한계에만 의존하기보다는 작동 대기와 예상 노출 기간을 고려해야 합니다.

열 순환

가열과 냉각을 반복하면 열팽창과 수축이 발생합니다. 내부 표면과 외부 표면 사이의 온도 차이로 인해 열 구배와 국부적인 응력이 발생할 수도 있습니다. 용광로 또는 열 처리 어셈블리의 일부로 사용되는 파이프의 경우 설계자는 벽 두께, 구속, 가열 속도, 냉각 속도, 지지대 배열 및 연결 설계를 함께 고려해야 합니다.

온도에서의 기계적 부하

온도가 상승하면 기계적 동작이 변경됩니다. 강도, 크리프 저항성 및 장기간 변형은 사용 온도가 상승함에 따라 점점 더 중요해지고 있습니다. 따라서 내부 압력, 공정 가스 또는 기계적 부하를 전달하는 파이프는 시스템에 필요한 설계 코드와 온도 의존적 ​​재료 데이터를 사용하여 평가해야 합니다.

유용한 엔지니어링 접근 방식은 등급과 치수를 확인하기 전에 최대 작동 온도, 정상 작동 범위, 대기, 압력 ​​또는 기계적 부하, 열 주기, 지지대 구성 및 예상 제작 단계를 정의하는 것입니다.

4. 원활한 구성이 중요한 이유는 무엇입니까?

이음매 없는 파이프와 용접 파이프의 주요 차이점은 관형 섹션이 형성되는 방식입니다. 연속 생산에서는 세로 용접 이음매가 없는 파이프가 생성되는 반면, 용접 제품은 이음매를 따라 결합된 성형 스트립 또는 플레이트 섹션에 의존합니다.

이러한 차이로 인해 이음매 없는 파이프가 모든 응용 분야에 자동으로 적합해지는 것은 아니지만 장비 설계자가 지속적인 구성을 선호하는 경우에는 유용할 수 있습니다. 선택은 압력 요구 사항, 형상, 공정 조건, 코드 요구 사항 또는 이음매 없는 관형 형태의 필요성에 따라 결정될 수 있습니다.

연속적인 관형 기하학

종방향 용접이 없기 때문에 특히 이음매 없는 구조를 요구하는 설계를 위한 제품 형상이 단순화됩니다. 또한 파이프의 기본 제조 경로의 일부로 종방향 용접을 평가할 필요가 없습니다.

특정 고온 작업에 적합

퍼니스 튜브, 열전대 보호 튜브, 프로세스 튜브 및 기타 관형 구성 요소는 사양에서 요구하는 경우 원활한 구조의 이점을 누릴 수 있습니다. 재료 및 제조 공정은 여전히 ​​관련 치수, 열처리, 테스트 및 검사 요구 사항을 준수해야 합니다.

치수는 여전히 중요합니다.

원활한 구조는 제품의 한 부분일 뿐입니다. 외경, 벽 두께, 길이, 끝부분 준비, 직진도, 표면 상태 및 치수 공차는 모두 파이프가 실제 조립품에 설치될 수 있는지 여부에 영향을 미칩니다.

• 설계에 특별히 이음매가 필요한지, 아니면 용접 구조가 허용되는지 확인하세요.
• 주문하기 전에 필요한 외경과 벽 두께를 확인하십시오.
• 용접, 피팅, 지지대 또는 설치에 필요한 최종 구성을 확인하십시오.
• 산화, 청결 또는 다운스트림 제조가 중요한 경우 필요한 표면 상태를 정의합니다.

5. 이 파이프는 일반적으로 어디에 적용됩니까?

이 등급은 특히 높은 온도와 산화 분위기에 노출된 장비와 관련이 있습니다. 따라서 그 응용 분야는 일반 스테인리스강 등급이 원하는 고온 성능을 제공할 수 없는 열처리, 열 발생, 연소 및 산업 시스템과 밀접하게 연결되어 있습니다.

주문하기 전에 애플리케이션 매칭이 이루어져야 합니다.

환경이 다르기 때문에 동일한 등급이 두 가지 응용 분야에서 다르게 수행될 수 있습니다. 깨끗한 산화 공기에 노출된 퍼니스 튜브는 정지 중에 황 화합물, 탄소가 풍부한 가스 또는 공격적인 응축수를 포함하는 공정 가스에 노출된 튜브와 동일하지 않습니다.

따라서 엔지니어는 벽 두께를 선택하거나 주문하기 전에 실제 프로세스를 정의해야 합니다. 중요한 입력에는 연속 및 최고 온도, 대기 구성, 내부 압력, 외부 부하, 열 순환, 연결 설계 및 예상 유지 관리 조건이 포함됩니다.

6. 엔지니어는 올바른 사양을 어떻게 선택해야 합니까?

올바른 제품을 선택하려면 합금 번호를 확인하는 것 이상이 필요합니다. 기술적으로 완전한 문의에는 일반적으로 재료 등급, 파이프 구성, 치수, 길이, 표면 상태, 최종 준비, 검사 요구 사항 및 해당 사양이 결합됩니다.

서비스 조건부터 시작하세요

단순히 "고온"이라고 언급하기보다는 실제 작동 온도를 기록하십시오. 유용한 조사를 통해 정상 작동 온도, 최대 작동 온도, 시작 온도, 종료 온도 및 열 주기 빈도를 구별할 수 있습니다.

공정 분위기 정의

분위기를 간과하는 경우가 많습니다. 산소가 풍부한, 중성, 환원, 침탄, 황 함유 및 연소 환경은 매우 다양한 재료 수요를 요구할 수 있습니다. 어떤 분위기에서는 적합한 등급이 다른 분위기에서는 최선의 선택이 아닐 수도 있습니다.

치수를 확인하세요

참조된 제품 범위는 6mm~89mm의 외경, 3mm~30mm의 벽 두께, 3000mm~10000mm의 표준 길이를 포괄합니다. 주문 요구 사항에 따라 길이에 맞게 절단하여 공급할 수 있습니다.

온도 수치를 유일한 결정으로 사용하지 마십시오.

재료는 주어진 온도에서 산화에 저항할 수 있으면서도 특정 기계적 부하나 화학적 분위기에는 여전히 부적합할 수 있습니다. 따라서 좋은 선택은 금속학적 성능과 장비 설계를 결합합니다. 최종 선택은 해당 엔지니어링 코드, 제품 표준 및 실제 공정 조건을 기준으로 확인되어야 합니다.

7. 제작 시 고려해야 할 사항은 무엇입니까?

전달된 파이프는 종종 시작점일 뿐입니다. 산업 프로젝트에는 절단, 베벨링, 용접, 굽힘, 피팅 설치, 표면 청소 또는 더 큰 용광로 및 프로세스 구조로의 조립이 필요할 수 있습니다.

절단 및 길이 준비

길이에 맞게 절단 준비를 하면 완성된 길이를 알 때 다운스트림 제작 작업을 줄일 수 있습니다. 준비된 단면이 조립 순서에 맞도록 최종 절단 허용 오차는 프로젝트 요구 사항과 여전히 일치해야 합니다.

경 사진 끝

경사진 끝은 맞대기 용접 연결이 조립품의 일부인 경우 용접 준비를 지원합니다. 다양한 제작 절차에 따라 다양한 최종 구성이 필요할 수 있으므로 베벨 형상은 생산 전에 정의해야 합니다.

표면 준비

산세척 및 부동태화를 사용하여 표면 산화물을 제거하고 더욱 깨끗한 스테인리스 스틸 표면을 만들 수 있습니다. 이러한 처리가 필요한지 여부는 생산 경로, 제조 순서, 외관 요구 사항 및 서비스 환경에 따라 다릅니다.

용접 고려 사항

저탄소는 310S의 특징 중 하나입니다. 제작 과정에서 용접 절차, 필러 선택, 입열, 접합 설계 및 용접 후 처리는 합금 이름에서 가정하기보다는 적용 가능한 용접 절차 및 재료 사양에 따라 결정되어야 합니다.

1. 절단 또는 성형하기 전에 필요한 재료와 치수를 확인하십시오.
2. 계획된 결합 프로세스에 대해 최종 준비를 확인합니다.
3. 제작 및 취급 중에 스테인리스 표면이 오염되지 않도록 보호하십시오.
4. 용접 조립이 필요한 경우 자격을 갖춘 용접 절차를 사용하십시오.
5. 설치 전 마감 치수 및 표면 상태를 확인하세요.

고온 장비의 경우 제조 품질은 서비스 동작에 직접적인 영향을 미칩니다. 국부적인 손상, 오염, 불량한 장착, 부적절한 용접 절차 또는 잘못된 벽 두께는 모재 자체가 올바르게 지정되었더라도 문제를 일으킬 수 있습니다.

8. 어떤 검사와 ​​문서가 중요한가요?

보일러, 열처리 시스템, 석유화학 장비 및 기타 엔지니어링 설비에 스테인리스 파이프를 사용할 때 추적성은 특히 중요합니다. 문서화를 통해 구매한 자재가 구매 사양 및 최종 애플리케이션과 일치할 수 있어야 합니다.

재료 문서화

주문 및 해당 사양에 따라 문서에는 EN 10204 3.1과 같은 재료 테스트 인증서, 화학 조성 기록, 기계적 테스트 결과, 원산지 증명서, 상업 송장 및 포장 목록이 포함될 수 있습니다.

테스트 요구 사항

적용 가능한 파이프 사양에 따라 필수 테스트와 추가 요구 사항이 결정됩니다. 예를 들어 ASTM A312가 적용되는 오스테나이트계 스테인리스 강관의 경우 사양에서는 열처리, 기계적 테스트, 비파괴 전기 테스트 또는 정수압 테스트 및 기타 요구 사항을 다룹니다. 구매자는 모든 검사 요구 사항을 보편적인 것으로 취급하는 대신 지배 사양을 식별해야 합니다.

검사 계획

명확한 검사 계획에서는 제조업체 품질 검사, 필수 표준 테스트, 고객 지정 검사, 선택적 제3자 검증을 구분해야 합니다. 이는 나중에 구매 과정에서 불확실성을 방지합니다.

• 재료 문서를 기준으로 등급 및 열 식별을 확인합니다.
• 구매 사양과 비교하여 치수 및 벽 두께를 확인하십시오.
• 배송 전 표면 상태 및 마무리 준비를 확인하세요.
• 관리 사양에 필요한 기계적 및 비파괴 테스트를 확인하십시오.
• 설치 및 유지 관리 기록을 위해 배송된 파이프를 추적할 수 있는 문서를 보관하십시오.

9. 다른 스테인레스 등급과 어떻게 비교됩니까?

재료 비교는 응용 분야가 잠재적으로 두 개 이상의 스테인레스 등급으로 제공될 수 있는 경우 유용합니다. 그 목적은 단일 등급이 보편적으로 우수하다고 선언하는 것이 아니라 어떤 재료 특성이 실제 환경과 일치하는지 확인하는 것입니다.

비교를 통해 등급 선택이 작동 조건과 연관되어야 하는 이유를 알 수 있습니다. 범용 등급은 일반적인 산업 환경에 전적으로 적합할 수 있는 반면, 내열 등급은 온도 및 산화 요구 사항이 증가함에 따라 더욱 적합해집니다.

310S 대 310

가장 직접적인 비교는 310S와 표준 310 등급 간의 비교입니다. 주요 차이점은 탄소 함량입니다. 310S의 낮은 탄소 수준은 크롬 탄화물 침전을 줄이는 데 도움이 되며 재료를 용접 또는 열 가공 어셈블리에 더 적합하게 만들 수 있습니다.

310S 대 304

304는 가장 널리 사용되는 범용 오스테나이트계 스테인리스강 중 하나입니다. 이는 많은 부식성 및 산업 환경에 대한 강력한 옵션이지만, 높은 온도와 내산화성이 주요한 응용 분야에서는 더 높은 합금 내열 등급이 필요할 수 있습니다.

310S 대 321

321은 티타늄 안정화를 사용하며 안정화 메커니즘이 디자인의 중요한 부분일 때 종종 선택됩니다. 대신 310S는 고온 역할을 위해 높은 크롬 및 니켈 화학과 제어된 탄소 수준에 의존합니다. 서비스 분위기와 온도 범위에 따라 최종 선택이 결정되어야 합니다.

10. 자주 묻는 질문

산업 프로젝트의 경우 가장 신뢰할 수 있는 사양은 운영 환경에서 시작하여 재료 등급, 파이프 구성, 치수, 제작, 검사 및 문서화까지 역방향으로 진행됩니다. 이 접근 방식은 재료 이름에만 의존하기보다는 선택한 스테인레스 스틸 파이프가 실제 장비에 맞는지 확인하는 데 도움이 됩니다.

제품 치수, 가공 옵션, 검사 범위 및 문서는 생산 전 최종 구매 사양과 비교하여 확인되어야 합니다.
