공장 가격으로 고품질 니켈 기반 합금 이음매없는 파이프 구매

질라이다, 중국의 전문 제조업체가 생산합니다.니켈 기반 합금 이음매없는 파이프열간 압출 공정을 사용하여 95%를 초과하는 수율과 5% 미만의 손실을 달성하며 냉간 인발(손실 15-25%) 및 용접 튜브(세로 용접에 약점이 있음)보다 훨씬 우수합니다. 당사의 제품은 C276, N06625, Inconel 718, N08031 및 HC-22와 같은 주류 등급을 다루며 완성된 튜브(외경 6-89mm, 벽 두께 3-9mm)와 거친 압출 튜브 블랭크(벽 두께 ≥9mm)를 모두 제공합니다. 후자는 냉간 가공 회사가 전체 비용을 줄이기 위해 스스로 냉간 인발할 수 있도록 특별히 설계되었습니다. 당사의 제품은 염소-알칼리 화학 산업, 산성 석유 및 가스전, 제약, 항공우주, 원자력 등 열악한 환경에서 널리 사용됩니다.

하나의 프레스로 두 가지 제품

대부분의 제조업체는 니켈 합금 파이프를 완성된 튜브, 산세척, 테스트 및 설치 준비가 완료된 단일 제품으로 취급합니다. Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd.는 매일 해당 제품을 배송합니다. 하지만 대부분의 경쟁업체가 제공하지 않는 제품도 배송합니다. 즉, 프레스에서 바로 꺼낸 거친 압출 중공, 밀 스케일이 손상되지 않고 벽 두께가 9mm 이상인 것입니다. 이는 반제품 빌렛 튜브이며, 당사 바이어의 상당 부분이 자체 냉간 인발 또는 필거링 장비를 운영하고 있기 때문에 존재합니다. 그들은 우리가 완성한 튜브를 원하지 않습니다. 그들은 우리의 빈 공간을 원합니다.

이유는 비용입니다. 거친 압출 중공을 구매하고 이를 내부에서 완성된 치수로 냉간 인발하는 구매자는 두 가지 절감 효과를 얻습니다. 즉, 냉간 작업 단계는 우리가 아닌 자신의 인건비로 수행되며 완성된 튜브의 기계적 특성을 결정하는 최종 벽 감소 비율을 제어합니다. 냉간 인발 노동력이 열간 압출 생산 능력보다 훨씬 저렴한 인도와 동남아시아의 구매자들에게는 경제적 측면이 분명합니다. 프레스가 있는 중국 제조업체로부터 중공을 구입하세요. 추운 일은 스스로 하세요.

그만큼니켈 기반 합금 이음매없는 파이프귀하가 당사로부터 받은 제품은 완성(설치 준비) 또는 반제품(콜드 드로잉 라인 준비)입니다. 아래 표에서는 두 가지를 구분합니다.

니켈 합금 열간 압출의 비용 논리

니켈 기반 합금은 고가의 재료입니다. C276 공급원료는 중량 기준으로 316L 가격의 8~12배에 달합니다. 원자재 가격이 그만큼 높을 때, 재료 효율성은 좋은 지표가 아니라 주요 비용 동인입니다. C276 빌렛에 투입된 재료의 20%를 낭비하는 공정은 전체 생산 실행에 소요되는 인건비보다 더 많은 비용을 소모합니다.

Ji lai da의 열간 압출은 5% 미만의 재료 손실로 95% 이상의 완제품 수율을 달성합니다. 숫자는 비교되는 항목 때문에 중요합니다. 니켈 기반 합금 이음매 없는 파이프의 대체 생산 경로는 다음과 같습니다.

피어싱 및 회전 신장. 전통적인 Mannesmann 프로세스. 가열된 빌렛을 원뿔형 플러그로 뚫고 맨드릴 위로 굴립니다. 탄소강과 표준 스테인리스에는 잘 작동하지만 니켈 합금은 회전 신장 중에 가공 경화되어 중간 재가열이 필요하고 표면 결함률이 더 높습니다. 수율은 일반적으로 78~85%입니다. 85%와 95% 사이의 10~17% 포인트 차이는 순수 재료 낭비입니다. C276 가격에서 이 차이는 경쟁 견적과 주문을 잃은 견적 간의 차이입니다.

스트립에서 용접된 튜브. 스트립을 롤 형태로 튜브에 넣고 솔기를 TIG 용접합니다. 미터당 가격은 저렴하지만 니켈 합금의 용접 이음매는 야금학적으로 문제가 됩니다. 열 영향을 받는 부분에서는 탄화물 침전과 몰리브덴 분리가 나타나고 이음새는 산 서비스에서 첫 번째 실패 지점이 됩니다. 부식이 중요한 응용 분야의 경우 용접된 니켈 합금 튜브는 대체품으로 허용되지 않습니다.

원심 주조. 회전하는 금형에 용융된 합금을 붓습니다. 이음매가 없는 튜브를 생산하지만 벽이 두껍고 보어가 거칠며 주조 입자 구조가 거칠습니다. 완성된 치수에 도달하려면 광범위한 가공이 필요하며 가공으로 인한 재료 손실은 30%를 초과할 수 있습니다. 원심 주조 튜브는 압출 프레스 용량이 부족한 매우 큰 직경(300mm 이상)에 적합합니다. 89mm 이하에서는 모든 면에서 압출이 우수합니다.

단조와 지루함. 솔리드 바를 단조하고 솔리드에서 보어를 가공합니다. 매우 두꺼운 벽이나 매우 짧은 튜브에 사용됩니다. 재료 손실은 극단적입니다. 투입 빌렛의 40~50%가 칩이 되는 경우가 많습니다. 구매자가 소량의 특이한 등급을 필요로 하고 압출 툴링을 정당화할 수 없는 경우에만 경제적입니다.

네 가지 대안 모두에 대해 열간 압출은 6~89mm OD 범위의 니켈 기반 합금 이음매 없는 파이프에 대해 완성된 미터당 가장 낮은 총 재료 비용을 제공합니다. 우리가 제공하는 공장 직접 가격은 이러한 효율성을 반영합니다. 구매자가 동일한 등급의 Mannesmann 공정을 사용하여 경쟁업체와 우리 견적을 비교할 때 10~17%의 수율 이점은 킬로그램당 가격이 더 낮은 것으로 나타납니다. 이는 합금이 더 저렴하기 때문이 아니라 낭비가 적기 때문입니다.

합금과 그 생존은 무엇입니까?

질라이다 공장에서 제공하는 고품질 니켈 기반 합금 이음매 없는 파이프에는 6가지 기본 등급과 러시아 표준 등급이 포함됩니다. 특정 부식이나 기계적 환경으로 인해 표준 스테인리스강이 파괴되기 때문에 각 등급이 존재합니다. 선택은 어떤 합금이 "더 나은지"에 관한 것이 아니라 구매자가 어떤 실패 모드에 대비하여 설계하는지에 관한 것입니다.

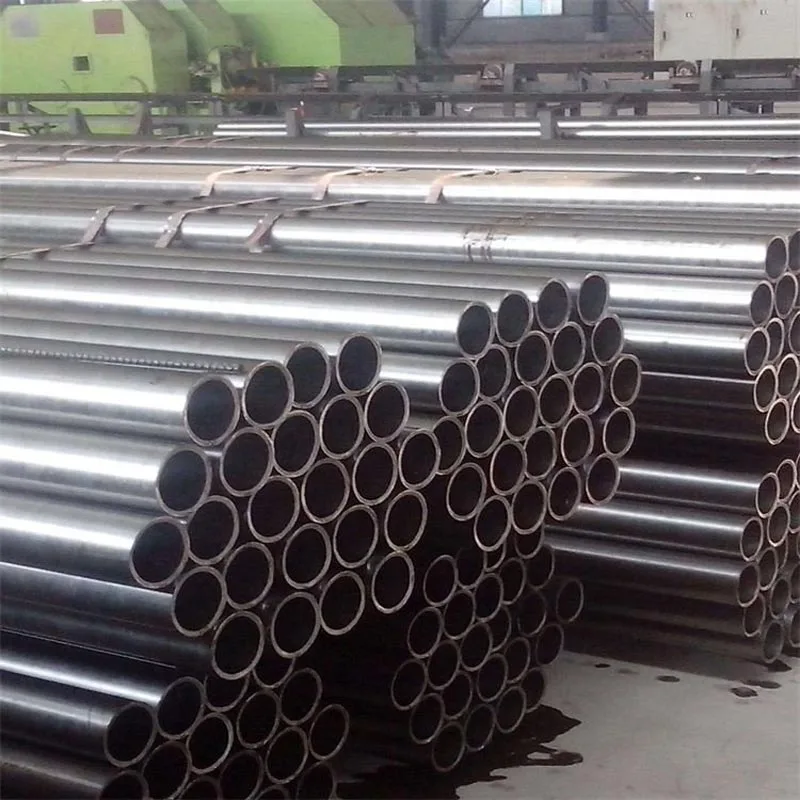

C276(N10276). 초석 등급. 57Ni-16Cr-16Mo-4W. 염산, 황산, 인산 및 습식 염소 가스 등의 환원산에 저항합니다. 16% 몰리브덴은 염화물 구멍에 대한 활성 요소입니다. 4% 텅스텐은 입자 경계 저항을 강화합니다. C276 이음매 없는 파이프는 염소-알칼리 플랜트 헤더, 사워 가스 주입 라인(NACE MR0175 준수) 및 제약 반응기 코일에 연결됩니다. 구매자는 거의 항상 SGS 또는 BV 증인을 통해 EN 10204 3.2를 지정합니다. 온도 상한: 간헐적으로 1100C, 부식이 중요한 서비스의 경우 연속 400C.

N06625. 62Ni-22Cr-9Mo-3.5Nb.니오븀은 저탄소에 의존하지 않고 감작으로부터 매트릭스를 안정화합니다. 이는 625가 C276이 연화되는 온도에서 강도를 유지할 수 있음을 의미합니다. 가스 터빈 연소기 라이너, 항공우주 덕트, 원자력 열교환기 배관에 사용됩니다. 이음매 없는 파이프 형태의 625는 정체된 해수의 틈새 부식에 대한 저항이 316L를 훨씬 초과하는 해양 플랫폼의 해수 배관에 사용됩니다. 온도 상한: 815C 연속.

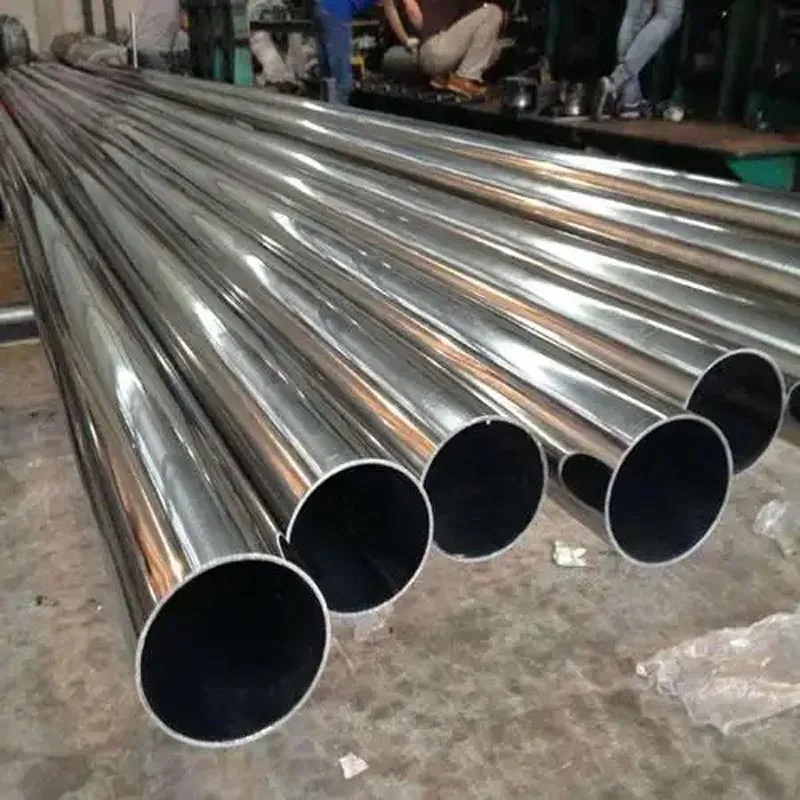

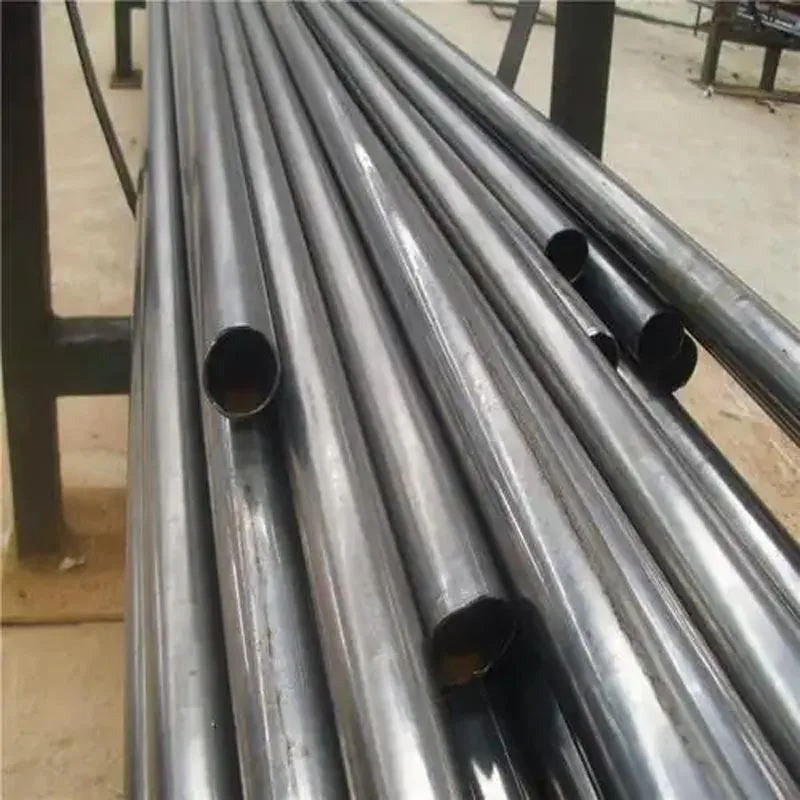

인코넬 718 (N07718) / GH4169. 53Ni-19Cr-3Mo-5Nb-1Ti-0.6Al.1050 MPa 수율로 석출 경화되었습니다. 이것은 부식 방지 등급이 아니며 산화에도 저항하는 구조 등급입니다. 718의 무봉제 파이프는 극저온 추진 시스템, 고압 고온 유정을 위한 다운홀 툴링 및 국방 응용 분야를 위한 압력 용기 쉘에 사용됩니다. 구매자는 시효 경화 조건(성형을 위한 용액 처리, 서비스를 위한 시효)을 지정합니다. 온도 상한: 700C 연속.

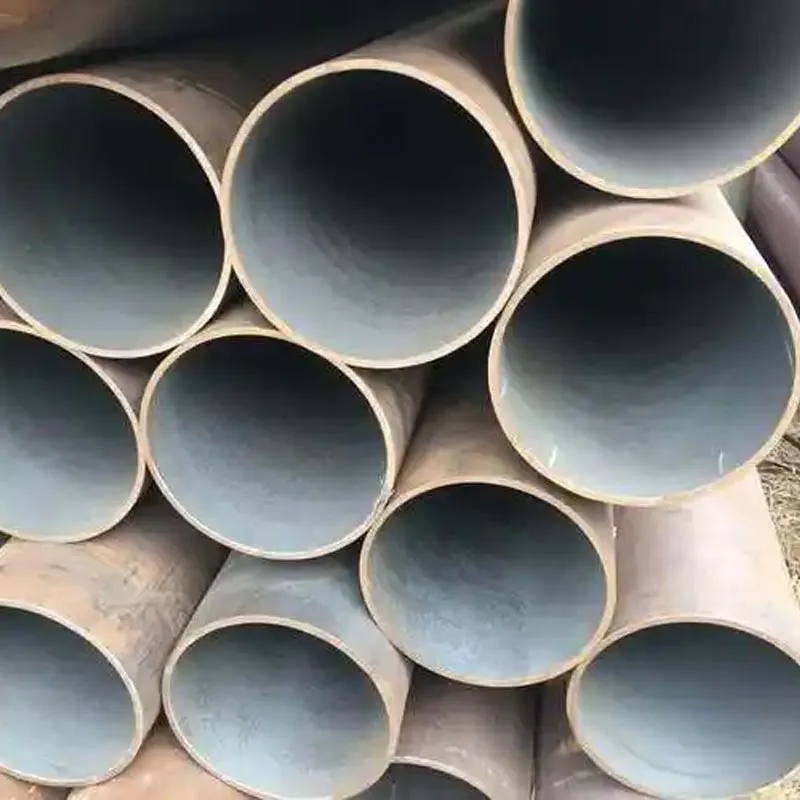

N08031. 31Ni-27Cr-6.5Mo-1.4Cu.비용과 성능 면에서 316L과 C276 사이의 격차를 해소합니다. 6.5%의 몰리브덴은 대략 60%의 비용으로 적당한 염화물 서비스에서 C276에 가까운 공식 저항성을 제공합니다. 316L이 몇 달 내에 실패하지만 전체 C276이 과도하게 지정되는 연도 가스 탈황 배관, 펄프 및 종이 소화조 튜브, 혼합산 공정 라인에 사용됩니다. 최고 온도: 340C

HC-22 (N06022). 56Ni-22Cr-13Mo-3W.C276의 부동태 피막이 분해되는 산화성 산성 환경에서 C276보다 우수합니다. 크롬 함량이 높을수록(16% 대비 22%) 부식 모드가 환원 내산성에서 광범위한 내산성으로 전환됩니다. HC-22 이음매 없는 파이프는 초임계수 산화 시스템, 유해 폐기물 소각로 급냉 구역, 혼합 산화제 및 환원제가 동일한 라인을 통해 순환하는 제약 현장 청정 배관에 사용됩니다. 온도 상한: 간헐적으로 1100°C.

러시아 표준 등급. Х20Н25 및 03Х20Н25는 GOST 화학 제품 및 GOST 준수 문서가 필요한 CIS 시장 구매자(러시아, 카자흐스탄, 우즈베키스탄)에게 서비스를 제공합니다. 이 등급은 합금 825(N08825): 20Cr-25Ni 고니켈 오스테나이트와 거의 동일합니다. 저탄소 변형(03Х20Н25, C <= 0.03%)은 용접 또는 열 순환이 나타나는 프로파일의 민감화를 방지합니다. 요청 시 이중 표준 MTC(GOST + UNS)를 발행합니다.

거친 것부터 완성된 것까지: 냉간 인발 구매자가 알아야 할 사항

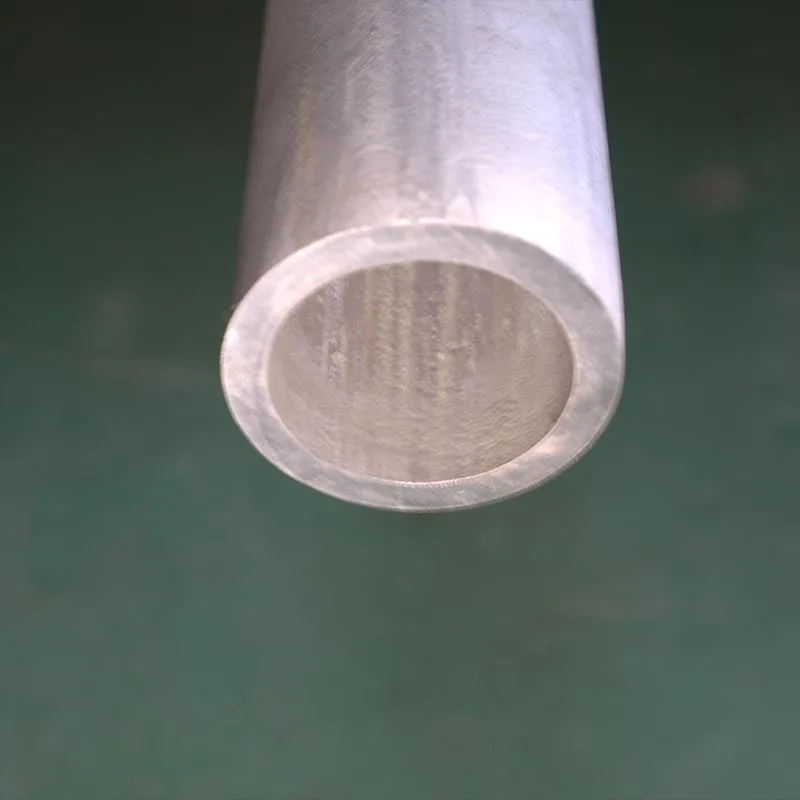

당사로부터 반제품 거친 튜브를 구매하는 구매자는 자체 냉간 인발 또는 필거링 작업을 위한 시작 재고를 구매하는 것입니다. 거친 튜브는 벽 두께 9mm 이상, 길이 3000~3500mm, 압출된 표면에 도달합니다. 구매자의 임무는 냉간 작업을 통해 벽과 OD를 완성 치수로 줄이는 것입니다. 일반적으로 총 감소율은 40~70%입니다.

우리의 거친 튜브를 냉간 인발에 적합하게 만드는 것은 압출된 입자 구조입니다. 열간 압출은 찢어짐 없이 깨끗하게 냉간 인발되는 미세하고 균일한 재결정 입자를 생성합니다. Mannesmann 피어싱 밀의 거친 튜브는 결이 균일하지 않아(회전 연신 공정으로 인해 원주 주위에 방향성 결이 변화함) 냉간 인발 중에 벽이 고르지 않게 줄어들고 구매자 측에서 거부율이 높아질 수 있습니다. 우리의 압출된 러프 튜브는 직선으로 그려지고 고르게 줄어듭니다.

거친 튜브를 냉간 인발하려는 구매자를 위해 RFQ에 명시하는 것이 좋습니다.

검사상태. 거친 튜브는 냉간 인발 전에 ASTM E213에 따라 초음파 테스트를 거쳐야 합니다. 거친 튜브의 내부 불연속성은 냉간 압하 중에 전파되고 확대됩니다. 요청 시 거친 튜브에 UT를 수행하며, 도면을 작성한 후 구매자가 결함을 발견할 수 있도록 배송하는 대신 징후가 보이는 튜브에 태그를 지정합니다.

벽 편심. 당사의 압출 공정은 벽 편심률을 5% 미만으로 유지합니다. 냉간 인발은 편심을 수정하지 않고 보존하기 때문에 이는 중요합니다. 거친 튜브의 편심률이 10%이면 완성된 튜브의 편심률은 10%입니다. 압출 단계에서 편심을 제어하는 ​​제조업체로부터 구매하면 구매자가 드로잉 단계에서 편심 문제를 해결하려고 노력할 필요가 없습니다(이는 거의 불가능합니다).

그리기 준비를 종료합니다. 거친 튜브는 드로잉 다이를 통해 공급되기 위해 스웨이징되거나 뾰족한 끝이 필요합니다. 우리는 부가 가치 서비스로 스웨이지 엔드를 제공할 수도 있고, 구매자가 사내에서 스웨이징할 수도 있습니다. RFQ에 선호 사항을 명시하세요.

화학 검증. 거친 튜브를 가지고 여행하는 MTC는 구매자가 갖게 될 유일한 화학 기록입니다. C276 및 HC-22의 경우 선적 전에 당사 시설에서 PMI(Positive Material Identification) 검사를 지정하는 것이 좋습니다. 왜냐하면 냉간 신선 후 발견된 화학 오류는 전체 신선 생산 로트가 폐기되었음을 의미하기 때문입니다.
