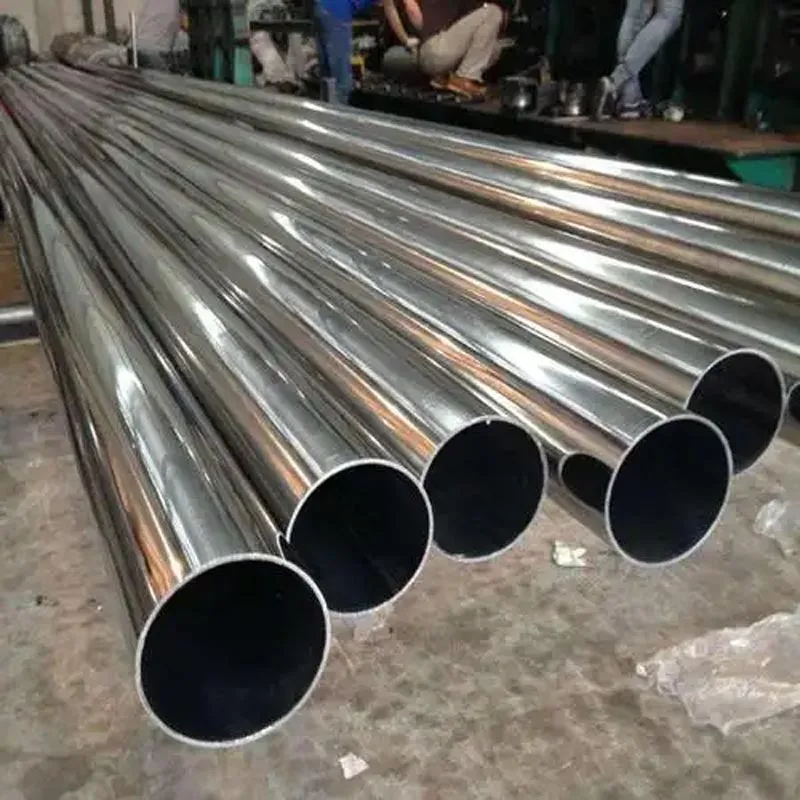

GH4169 이음매없는 파이프

VIM(진공 유도 용융) 및 VAR(진공 아크 재용해) 빌렛 스톡의 열간 압출로 제조된 GH4169 이음매 없는 파이프는 종방향 용접 이음새나 열 영향 구역이 없는 완전히 이음매 없는 구조를 특징으로 합니다.

합금은 γ''(Ni₃Nb) 및 γ'(Ni₃(Al,Ti)) 석출을 통해 뛰어난 기계적 성능을 달성합니다. 통제된 노화 과정 동안 강화되어 다음을 제공합니다.

● 항복강도 1034 MPa 이상
● 최대 700°C의 서비스 온도 성능
● 우수한 내크리프성
● 우수한 피로강도
● 열 순환에 따른 장기적인 구조적 안정성

이러한 특성으로 인해 GH4169 이음매없는 파이프는 항공 우주 엔진, 가스 터빈, 원자력 시스템, 그리고 고압 유전 장비.

GH4169 이음매 없는 파이프를 선택하는 이유는 무엇입니까?

향상된 신뢰성을 위한 완벽한 구조

용접된 니켈 합금 파이프와 달리 GH4169 이음매 없는 파이프는 열간 압출을 통해 생산되어 연속적인 입자 흐름을 형성합니다. 튜브 벽을 따라.
이 제조 공정은 용접으로 인한 잠재적인 약점을 제거하고 다음을 제공합니다.

● 세로 용접 이음매 없음
● 열영향부 없음
● 원주방향 연성 향상
● 압력 변동 및 피로 하중에 대한 저항력 향상

수천 번의 작동 주기에 노출되는 회전 장비 및 고온 부품의 경우 이 완벽한 구조는 향상된 서비스 신뢰성을 제공합니다.

고강도 석출경화

GH4169는 단순한 합금이 아닌 신중하게 제어된 열처리 공정을 통해 뛰어난 강도를 얻습니다. 구성.
일반적인 프로세스에는 다음이 포함됩니다.

● 950~980°C에서 용액 어닐링
● 720°C에서 8시간 숙성
● 620°C까지 냉각 제어
● 8시간 2차 숙성

이 노화 주기는 재료 전체에 강화 침전물을 생성하여 다음과 같은 균형을 유지합니다.

● 높은 항복강도
● 신율이 좋다
● 우수한 내크리프성
● 높은 온도에서도 안정적인 성능

Ji Lai Da는 압출, 용체화 처리, Aging을 자체적으로 수행하여 일관된 품질과 완전성을 유지합니다. 모든 생산 로트에 대한 추적성.

주요 사양 매개변수

주요 응용

1.항공우주산업

GH4169 이음매없는 파이프는 높은 강도 유지가 가능한 항공기 및 항공기 엔진 응용 분야에 널리 사용됩니다. 온도가 중요합니다.

일반적인 응용 분야는 다음과 같습니다.
● 엔진 마운팅 프레임
● 터빈 케이싱
● 연소기 라이너
● 터빈 슈라우드 링
● 애프터버너 구성요소

합금은 진동, 열 순환 및 상승에 지속적으로 노출되어도 기계적 성능을 유지합니다. 작동 온도.

2.발전산업

산업용 가스 터빈에서 연소 구역 구성 요소는 일반 스테인리스 스틸이 사용되는 극한의 열 조건에서 작동합니다. 강철은 충분한 사용 수명을 제공할 수 없습니다.

GH4169는 일반적으로 다음 용도로 선택됩니다.
● 고온 터빈 부품
● 연소계 부품
● 압력을 견디는 구조

피로도와 크리프 저항성이 뛰어나 수만 시간에 달하는 장기간 작동을 지원합니다.

3. 원자력 및 석유 및 가스 응용 분야

GH4169 이음매 없는 파이프는 높은 강도와 ​​내식성을 요구하는 까다로운 환경에서도 사용됩니다.

응용 분야는 다음과 같습니다.
● 핵연료 채널 브래킷
● 제어봉 유도관
● HPHT 웰헤드 장비
● 다운홀 도구
● 지하 안전 밸브 하우징

이 소재는 고압, 고온, 황화수소 및 기타 조건에서 안정적으로 작동합니다. 부식성 매체.

제조 공정 및 품질 관리

Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd.는 통제된 기술을 사용하여 Wuxi 시설에서 GH4169 이음매 없는 파이프를 생산합니다. 빌렛 준비부터 최종 검사까지의 제조 절차입니다.

생산 과정에는 다음이 포함됩니다. 1.VIM + VAR 빌렛 준비 2. 열간 압출 성형 3.용액 어닐링 4.노화치료 5. 초음파 검사 6. 기계 및 치수 테스트

각 생산 로트는 다음을 포함한 완전한 문서와 함께 제공됩니다.
● EN 10204 3.1 밀 테스트 인증서
● 화학성분 보고
● 열처리 기록
● 기계적 테스트 결과
● 검사 문서

이 추적성 시스템을 통해 항공우주, 에너지 및 산업 고객은 전 과정에서 재료 품질을 확인할 수 있습니다. 전체 공급망.

주문 정보

GH4169 이음매 없는 파이프에 대한 견적을 요청할 때 고객은 다음을 제공해야 합니다.
● 필요한 직경 및 벽 두께
● 적용규격(GB/T, ASTM B670, AMS 5596 등)
● 작동 온도 및 압력
● 열처리 요건
● 검사사양
● 필요수량

Ji Lai Da의 기술 팀은 공급된 GH4169 이음매 없는 파이프가 충족되는지 확인하기 위해 생산 전에 각 요구 사항을 검토합니다. 필요한 기계적 특성, 치수 공차 및 적용 표준.

FAQ

Q: GH4169는 인코넬 718과 동일합니까?

답: 그렇습니다. GH4169는 GB/T 14992에 따라 Inconel 718(UNS N07718)로 알려진 합금에 대한 중국 명칭입니다. ASTM 시스템. 화학 및 기계적 요구 사항은 두 표준 모두에서 동일합니다.

Q: GH4169 이음매 없는 파이프를 700°C 이상에서 사용할 수 있습니까?

A: 감마 더블 프라임 침전물이 거칠어지기 시작하므로 700°C 이상에서 장기간 사용하는 것은 권장되지 않습니다. 장기적인 힘을 감소시킵니다. 700°C 이상에서 연속 작동하려면 GH4145(Inconel X-750) 또는 GH4099를 고려하십시오. 대신.

Q: 용체화 상태로만 공급합니까?

답: 그렇습니다. 노화된 상태가 필요한지 또는 어닐링만 필요한지 구매 주문서에 지정하십시오. 장쑤성 지라이다 Nickel-Based Alloy Co., Ltd.는 둘 중 하나를 배송할 수 있으며 밀 테스트 인증서에 실제 조건이 반영됩니다. 공급됩니다.

Q: GH4169 이음매 없는 파이프에서는 어떤 비파괴 테스트가 수행됩니까?

A: ASTM E213에 따른 초음파 테스트와 ASTM E309에 따른 와전류 검사가 모든 로트에 표준으로 적용됩니다. 추가 주문 시 요청 시 테스트 방법을 조정할 수 있습니다.
